電動內螺紋球閥簡介：
電動內螺紋球閥（又稱電動絲扣球閥）就是指螺母和管接頭上為螺紋狀的球閥，
采用直連的方式，將電動執行機構與內螺紋球閥連接組合而成。電動內螺紋球閥一般比較小，
口徑在DN50以下的比較常見，因為與閥門連接的管道很難開螺紋，
所以一般超過這個尺寸都不適合使用。電動內螺紋球閥選用不同的材質，
可分別適用于多種介質，可在壓力為PN1.0～4.0MPa，
工作溫度為 -29～300℃的各種管路上，做兩位切斷或調節使用。
具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
|
電動內螺紋球閥標準規范：
檢驗標準: JB/T9092,API598, EN12266
產品標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1
ASMEB1.20.1, BS21, DIN2999/599, BSP 試驗壓力：1.6 2.5 4.0
強度試驗：2.4 3.8 6.0
密封試驗：1.8 2.8 4.4 |

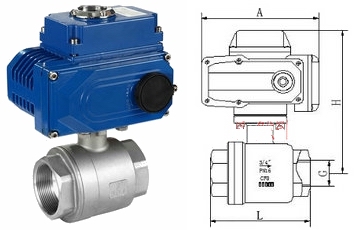

 電動螺紋球閥結構圖 |
| 公稱通徑 | DN15～DN100(mm) | ||
| 公稱壓力 | PN1.0、1.6、2.5、4.0MPa | ||
| 連接形式 | 內螺紋連接（螺母旋緊式） | ||
| 密封形式 | O型球型閥芯 | ||
| 電源電壓 | AC110V、AC220V、AC380V（DC24等） | ||
| 旋轉范圍 | 0～90° | ||
| 動作時間 | 15秒/30秒/60秒（可定*） | ||
| 閥體材質 | 碳鋼、不銹鋼304、316 | ||
| 流量特性 | 快開特性 | ||
| 泄露量Q | 硬密封：≤額定流量的10-5 ；軟密封：零泄漏 | ||
| 適用溫度 | PTFE:-29～+178℃，PPL:-29～+300℃ | ||
| 適用介質 | 液體、油、氣體、粉末及各種腐蝕性介質 | ||
| 控*方式 | 普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控*) | ||
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽 、油品等 | 硝酸等腐 蝕性介質 | 醋酸等腐 蝕介質 | 水、蒸汽 、油品等 | 硝酸等腐 蝕性介質 | 醋酸等腐蝕介質 |
| 適用溫度 | -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯) | ||||||
